La malla tejida Hastelloy viene en diversos tipos de Hastelloy B, de C22, de C276 y de X

Hastelloy malla tejidaEs una clase de malla tejida metal hecha de la aleación de níquel resistente a la corrosión. Cuenta con resistencia a la corrosión, resistencia a ácidos y álcalis y resistencia a altas temperaturas, y es ampliamente utilizado en la fabricación de productos farmacéuticos, dispositivos de cloración, procesamiento de pesticidas, dispositivos de depuración de incineración, etc.

Según diferentes composiciones químicas, hastelloy se divide en hastelloy B, hastelloy C22, hastelloy C276 y hastelloy X. Hastelloy B es una aleación a base de níquel-molibdeno que es altamente resistente a la corrosión en entornos reductores como el ácido clorhídrico, y se usa a menudo en el ensamblaje de rodamientos, resistencias de lastre, etc. Hastelloy C22 es una aleación de níquel-cromo-molibdeno-tungsteno que ofrece una resistencia óptima a ambientes reductores y oxidantes. A menudo se utiliza en la fabricación de celofán, unidades de cloración, tratamiento de aguas residuales, etc. Hastelloy C276 es una aleación de níquel-molibdeno-cromo adecuada para aplicaciones de gas ácido y se utiliza a menudo en depuradores, amortiguadores y desulfuración de gases de combustión en tuberías. Hastelloy X es una aleación de níquel-cromo-hierro-molibdeno conocida por su excelente resistencia al calor, resistencia a la corrosión y resistencia a la oxidación.

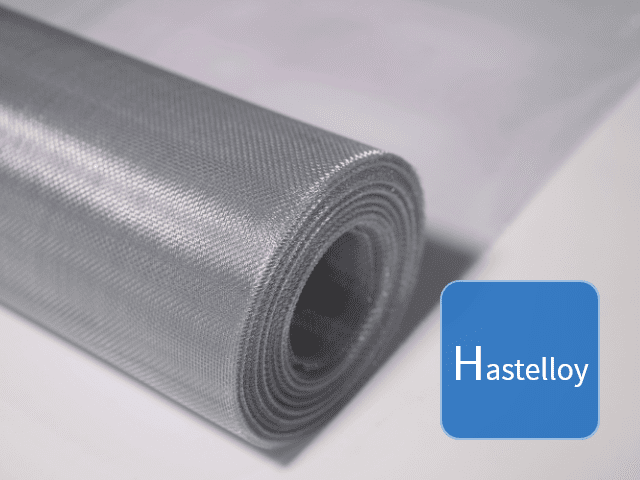

Un rollo de malla tejida hastelloy desplegada

Tipos de tejido

Malla de tejido liso

Malla de tejido de sarga

Malla de tejido holandés liso

Malla de tejido holandés de sarga

Composición química

Tabla 1: Composición química del material Hastelloy
Tipo	C	Co	Cr	Cu	Fe	Mn	Mo	Ni	P	S	Si	Sn	V	W
H-B	0,12	2,5	1,0	--	6,0	1,0	26,0-30,0	-Rem.	0,01	--	0,03	--	0,6	--
H-C22	0.015	2,5	14,5-20,0	--	2,0-6,0	0,5	12,8-14,5	-Rem.	--	0,02	0,08	--	0,35	--
H-C276	0,02	2,5	14,5-16,5	--	4,0-7,0	1,0	15.0-17.0	-Rem.	0,03	0,03	0,08	--	0,35	3,0-4,5
H-X	0,08	--	17.0-20.0	1,0	-Rem.	2,0	--	34.0-37.0	0,03	0,03	0.75-1.50	0.025	--	--

Especificación

Tabla 2: Hoja de especificaciones de la malla de alambre tejida Hastelloy B
Artículo	Malla (alambres/pulg.)	Diámetro del alambre (pulg.)	Anchura de apertura (pulg.)	Área abierta (%)
HB-01	16 × 16	0,0140	0,0490	60,2
HB-02	30 × 30	0,0085	0,0250	55,4
HB-03	30 × 30	0,0106	0,0227	46,5
HB-04	60 × 60	0,0072	0,0090	30,5
HB-05	200 × 200	0,0020	0,0030	36,0

Tabla 3: Hoja de especificación de la malla de alambre tejida Hastelloy C276
Artículo	Malla (alambres/pulg.)	Diámetro del alambre (pulg.)	Anchura de apertura (pulg.)	Área abierta (%)
HC276-01	6 × 6	0,0470	0,1200	51,8
HC276-02	8 × 8	0,0320	0,0930	55,4
HC276-03	10 × 10	0,0250	0,0750	56,3
HC276-04	12 × 12	0,0230	0,0600	51,8
HC276-05	12 × 12	0,0160	0,0670	64,5
HC276-06	12 × 12	0,0150	0,0680	66,6
HC276-07	14 × 14	0,0200	0,0510	51,0
HC276-08	16 × 16	0,0180	0,0450	50,7
HC276-09	16 × 16	0,0090	0,0535	73,3
HC276-10	20 × 20	0,0230	0,0270	29,2
HC276-11	20 × 20	0,0160	0,0340	46,2
HC276-12	20 × 20	0,0090	0,0410	67,2
HC276-13	24 × 24	0,0140	0,0280	44,2.
HC276-14	30 × 30	0,0130	0,0200	37,1
HC276-15	30 × 30	0,0090	0,0240	53,1
HC276-16	40 × 40	0,0100	0,0150	36,0
HC276-17	40 × 40	0,0090	0,0160	41,0
HC276-18	40 × 40	0,0075	0,0180	49,0
HC276-19	50 × 50	0,0090	0,0110	30,3
HC276-20	60 × 60	0,0072	0,0090	30,5
HC276-21	60 × 60	0,0044	0,0123	54,2.
HC276-22	80 × 80	0,0070	0,0060	19,4
HC276-23	80 × 80	0,0010	0,0085	46,2
HC276-24	100 × 100	0,0010	0,0060	36,0
HC276-25	120 × 120 T	0,0040	0,0043	27,0
HC276-26	180 × 180	0,0020	0,0036	41,0
HC276-27	200 × 200	0,0023	0,0027	48,0
HC276-28	200 × 200	0,0020	0,0030	36,0

Tabla 4: Hoja de especificación de la malla de alambre tejida Hastelloy X
Artículo	Malla (alambres/pulg.)	Diámetro del alambre (pulg.)	Anchura de apertura (pulg.)	Área abierta (%)
HX-01	10 × 10	0,0250	0,0750	56,3
HX-02	18 × 18	0,0090	0,0470	70,4
HX-03	20 × 20	0,0160	0,0340	46,2
HX-04	50 × 50	0,0030	0,0170	72,3
HX-05	60 × 60	0,0075	0,0090	30,5

Galería

A tester is used to check the chemical composition of Hastelloy C276 woven mesh.

Composición química de malla tejida Hastelloy C276

A micrometer is used to check the thickness of hastelloy woven mesh.

Inspección de espesor de malla tejida Hastelloy

A tester is used to check the aperture of hastelloy C276 woven mesh.

Hastelloy C276 inspección tejida de la abertura de la malla

A tapeline is used to check the width of hastelloy C276 woven mesh.

Inspección tejida C276 de la anchura de la malla de Hastelloy

Many hastelloy woven mesh rolls are placed together.

Hastelloy malla tejida
